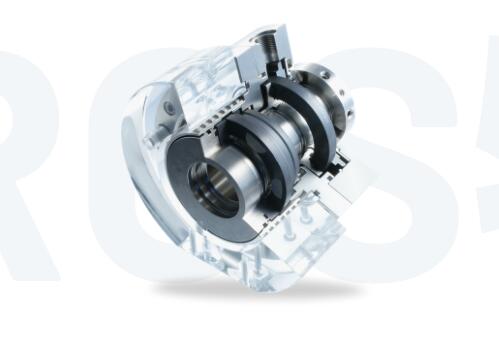

    HRGS特区
    项目 零件号。
    DIN 24250         		描述
    1.1.1 472.1 密封面
    1.1.4 477 春天
    1.2 475.1 座位
    2.1.1 472.2 密封面
    2.1.4 485 驱动轴环
    2.1.5 477 春天
    2.2 475.2 座位
    3 523 轴套
    4 513 插入
    10 441 房屋
    13 装配夹具

    HRGS特区

    特征

    • 双重密封
    • 平衡的
    • 带U型槽的标准版本(双向)
    • 气体润滑的

    优势

    • 无接触操作
    • 适用于含固体的介质
    • 内部加压
    • 盒式磁带装置
    • 缓冲压力失效时不打开，压力反向时自动关闭
    • 旋转座人力资源原理
    • 密封面上没有摩擦，密封处或介质中没有热量产生

    工作范围

    轴直径:dw = 20...200毫米(0.787英寸...7.874”)
    HRGS-DC压力:p1 =...22巴(319磅/平方英寸)
    p3 =...25巴(363磅/平方英寸)
    压力HRGS-DD: p1 =...40巴(580磅/平方英寸)
    p3 =...43巴(624磅/平方英寸)
    工作温度限制:
    三元乙丙橡胶-20℃…+140℃(-4℉)...+284华氏度)
    FFKM-20℃…+120℃(-4℉)...248华氏度)
    FKM-20℃…+170℃(-4℉)...338华氏度)
    滑动速度:vg = 4...25米/秒(13...82英尺/秒)
    压差δp =最小值。最大3巴(44磅/平方英寸)。16巴(232磅/平方英寸)(内部压力)

    材料

    产品方面(HRGS-DC、HRGS-DD):
    密封面:碳化硅(Q19，Q29)
    座位:碳化硅(Q1、Q2)

    HRGS-DC大气侧:
    密封面:碳石墨锑浸渍(甲)，碳石墨树脂浸渍(乙)
    座位:碳化硅(Q1、Q2)

    大气侧HRGS-DD:
    密封面:碳化硅(Q19，Q29)
    座位:碳化硅(Q1、Q2)

    弹簧:铬镍钼钢(G)，哈氏合金C-4 (M)
    金属零件:镍铬钼钢(G)，哈氏合金C-4 (M)


    产品变体

    HRGS-DC
    气体缓冲双密封。HRGS-DC设计用于涉及符合DIN 24960 C或ANSI大口径标准的配件尺寸的应用，但如果有大的开放空间可供安装，即使配件尺寸不是标准化的，也可以使用。CGSH用作标称宽度125的外侧密封。
    HRGS-DD
    Acc。根据美国石油学会682配置3NC-FB，空气污染指数计划74。就设计原则和材料而言，HRGS-DD相当于HRGS-DC。它适用于直径高达200毫米(7.87英寸)的大轴或高达40巴(580磅/平方英寸)的相当高的压力水平。在这种情况下使用的外侧
