    CGSH-KD

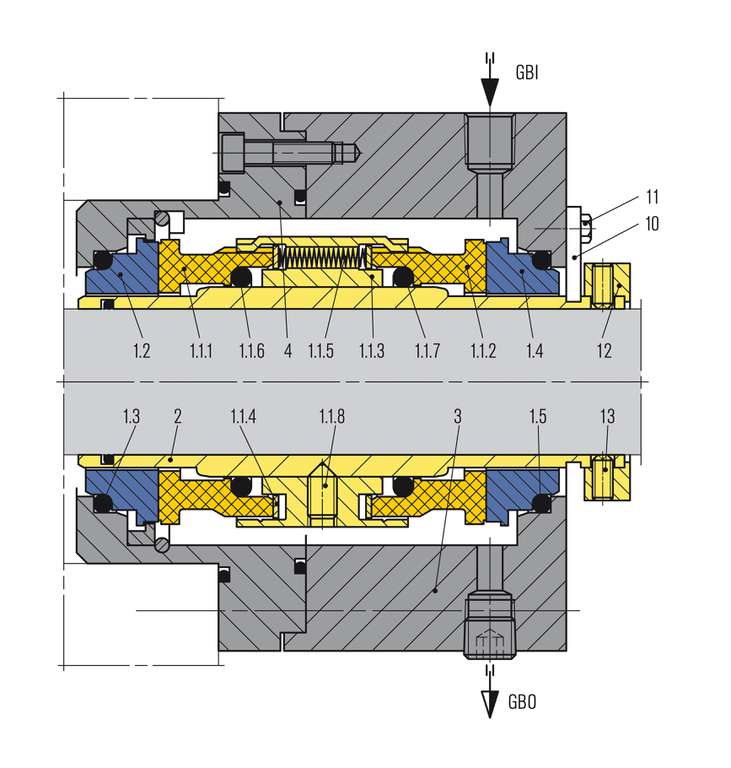

    项目 描述
    1.1.1，1.1.2 印章戒指
    1.1.3 驾驶员
    1.1.4 止推环
    1.1.5 春天
    1.1.6、1.1.7、1.3、1.5 o型圈
    1.1.8，13 固定螺丝
    1.2，1.4 接合环
    2 汽封套筒
    3，4 压盖板
    10 调整机构
    11 六角形螺栓
    12 设置环


    GBI气体屏障
    GBO气体屏障关闭

    CGSH-KD

    特征

    • API 682类和3类，A类，布置3密封
    • 背靠背布置的双重密封
    • 盒式磁带装置
    • 独立于旋转方向
      (带U形槽)
    • 气体润滑的
    • 无接触操作，无摩擦
    • 旋转多个弹簧

    优势

    • 普遍适用于改装或原始设备
    • 标准化组件带来的高效库存管理
    • 材料的扩展选择
    • 金属零件也可用特殊材料制成

    工作范围

    轴直径:
    d1 = 20 … 110毫米(0.79”…4.33”)
    压力:p1 = 23巴(333 PSI)
    温度:
    t = -20 … +176摄氏度(-4华氏度… +350华氏度)
    滑动速度:vg = 23米/秒(76英尺/秒)
    轴向移动:1.0毫米

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    三元乙丙橡胶(东)、丁腈橡胶(丙)、FKM(五)、FFKM(钾)
    弹簧:哈氏合金C-4 (M)*和C-276 (M5)
    金属零件:CrNiMo钢316 (G)或同等品。
    根据要求提供可选材料。

    *伊格尔伯格曼标准

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 3NC-BB
    • API 682第4版。猫。1 - 3NC-BB
